在工业现场，同型号的水泵、电机、仪表等设备往往成批部署。如果仍按传统方式逐台创建变量、绑定数据源，不仅工作量大，后续扩容和维护也容易出现配置遗漏。

WAGO SCADA通过“模型+实例”的对象化配置方式，将同类型设备的通用变量和规则统一定义，再根据实际设备批量生成实例，仅需调整PLC地址、点位地址等差异化参数，即可提升多设备组态的效率与一致性。

本文以100台同型号水泵和Modbus TCP通信为示例，介绍多台同类型设备的变量批量配置方法。

一、适用场景

现场存在多台同型号设备，如100台同型号水泵分散在不同区域，需要快速完成变量创建、数据源绑定及批量组态，避免逐台配置带来的重复工作。

二、操作前提

• 已安装并启动 WAGO SCADA 软件，并创建目标项目；
• 已明确设备通信协议。本文以Modbus TCP为例；
• 已准备PLC地址及设备点表，包括开关状态、转速、电流、电压等关键点位信息。

三、详细操作步骤

Step1. 创建设备模型及属性（定义设备通用变量）

设备模型用于统一定义同类型设备的通用属性和变量规则，后续设备实例均基于该模型生成。

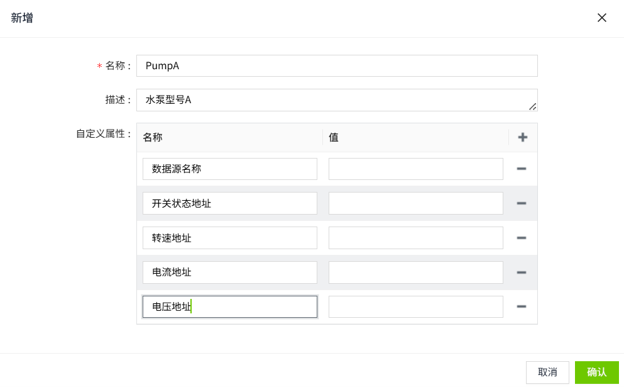

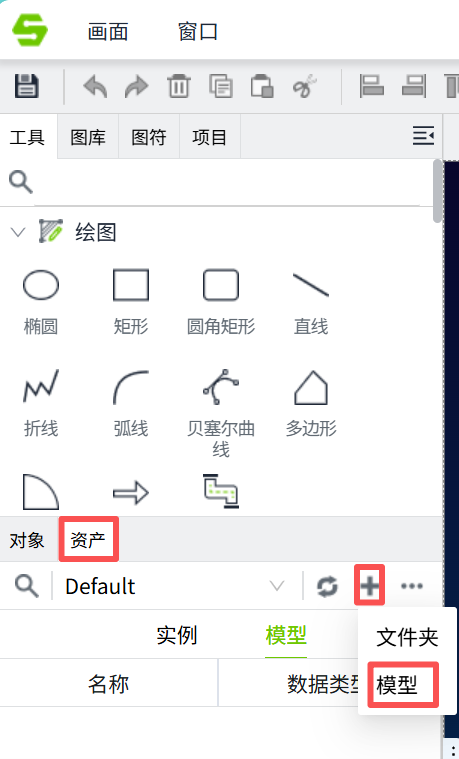

1. 进入项目界面，在「资产」-「模型」模块，点击「新增」，创建模型：

• 名称：填写设备型号相关名称（如 “PumpA”）；
• 描述：补充设备说明（如 “水泵型号 A”）；
• 自定义属性：添加需动态绑定的关键参数，填写名称（如 “数据源名称”“开关状态地址”“转速地址”“电流地址”“电压地址”），值暂留空（后续实例中配置）。

2.为模型添加核心变量（对应设备实际监测 / 控制点位），以 “开关状态”“电流” 为例：

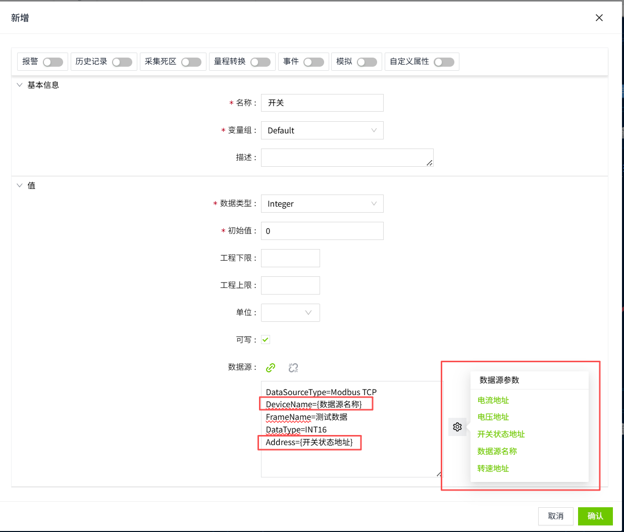

• 新增「开关状态」变量：

① 基本信息：名称设为 “开关状态”，变量组默认 “Default”，数据类型选择 “Integer”，初始值设为 “0”，勾选 “可写”（用于组态控制）；

②数据源配置：选择        “DataSourceType=Modbus TCP”，依次设置：

③ DeviceName：输入 “{数据源名称}”（关联自定义属性，实现动态替换）；

④ FrameName：填写数据源帧名称（如 “测试数据”）；

⑤ DataType：选择 “INT16”；

⑥ Address：输入 “{开关状态地址}” （关联自定义属性）；

⑦ 点击「确认」完成配置。

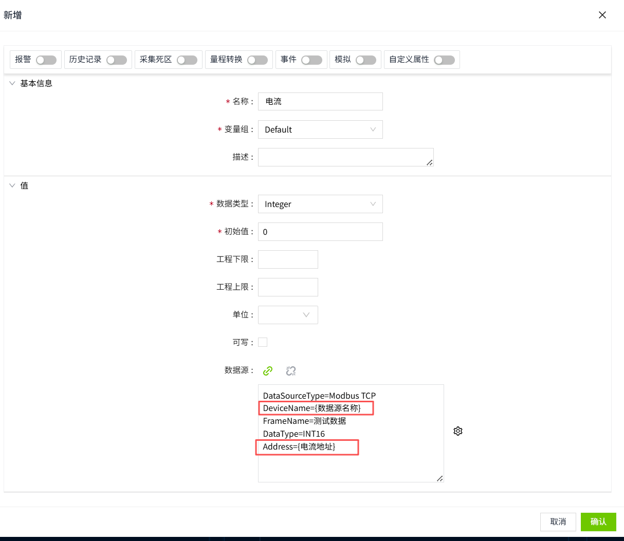

• 新增「电流」变量：

① 基本信息：名称设为 “电流”，变量组 “Default”，数据类型 “Integer”，初始值 “0”；

② 数据源配置：同上述协议设置，DeviceName 填 “{数据源名称}”，Address 填 “{电流地址}”，其余参数保持一致；

③  点击「确认」。

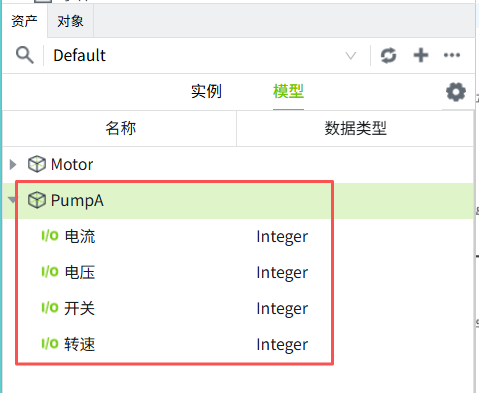

3. 按相同方法，依次添加 “电压”“转速” 变量，分别将 Address 绑定至自定义属性 “{电压地址}”“{转速地址}”，完成模型创建。

Step2.配置数据源（关联现场物理设备）

需先在系统中添加设备数据源，建立软件与现场 PLC / 通信设备的连接。

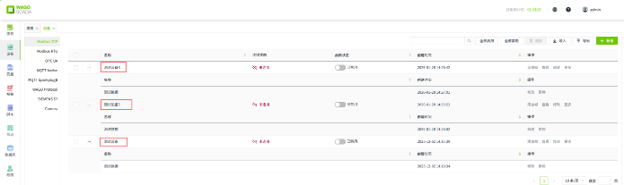

1. 进入「设备」菜单，点击「新增」，选择对应通信协议（如 “Modbus TCP”）；

2.填写数据源基本信息：名称（如 “测试设备 1”“测试设备 2”）、连接参数（IP 地址、端口等，根据现场实际配置）；

3.启用数据源后，添加数据帧（如 “测试数据”），确保帧名称与模型数据源配置中的 FrameName 一致；

4.重复操作，完成所有现场设备的数据源创建，确保每个数据源状态可正常识别（后续实例将关联对应数据源）。

Step 3.批量创建实例并绑定点位（关联物理设备与模型）

实例为模型的具体应用，每个实例对应 1 台现场物理设备，通过批量创建实现快速组态。

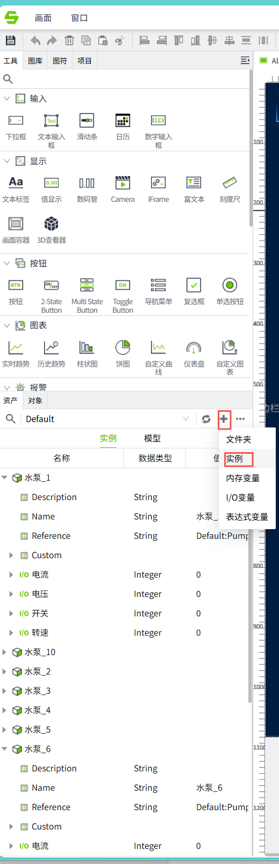

1.返回项目设计界面，进入「资产」-「实例」模块；

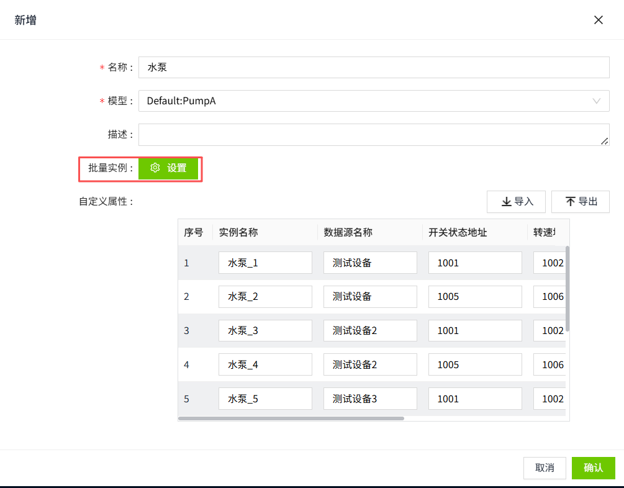

2.点击「批量创建实例」按钮，弹出配置窗口：

• 数量：填写需创建的设备数量（如 “10”）；
• 起始序号：填写实例起始编号（如 “1”），实例名称将自动生成（如 “水泵_1”“水泵_2”…“水泵_10”）；
• 选择关联模型：下拉选择 Step1 创建的模型（如 “PumpA”）；
• 点击「确认」

3.配置实例自定义属性：

• 选中批量生成的所有实例，按现场点表填写每个实例的自定义属性值：

① 数据源名称：选择 Step2 创建的对应数据源（如 “测试设备 1”）；

② 开关状态地址 / 转速地址 / 电流地址 / 电压地址：填写该实例对应的 PLC 实际地址。

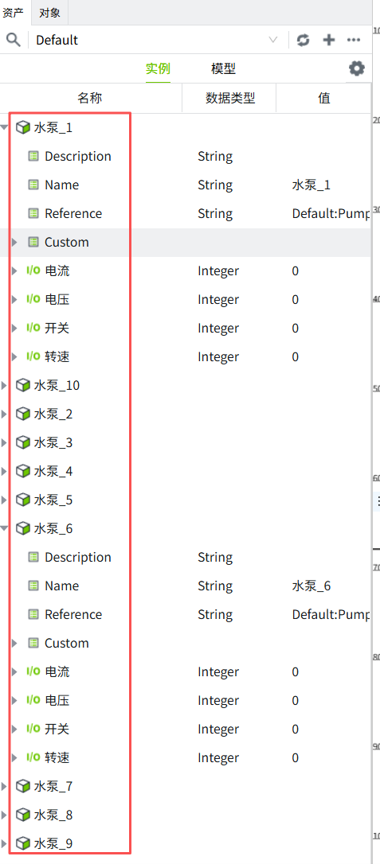

• 保存配置后，系统将自动通过自定义属性与数据源配置的关联关系，完成所有实例的变量与物理点位绑定。
